Грязевик абонентский вертикальный Ру-10 Ду125 Сатэкс

22440.00 руб.

Грязевики вертикальные Ду125 Ру10 применяются для очистки воды от крупных и средних взвешенных частиц в трубопроводах водо и теплоснабжения с температурой теплоносителя до 423°К (150°С) и рабочим давлением до 1,0 МПа (10 кгс/кв.см.) Принцип работы грязевика вертикального Ду125 Ру10 заключается в приеме исходной воды, отфильтровывании ее от средних и крупных взвешенных частиц, отводе очищенной воды, а также периодической очистке нижней части корпуса грязевика от накопившейся грязи.

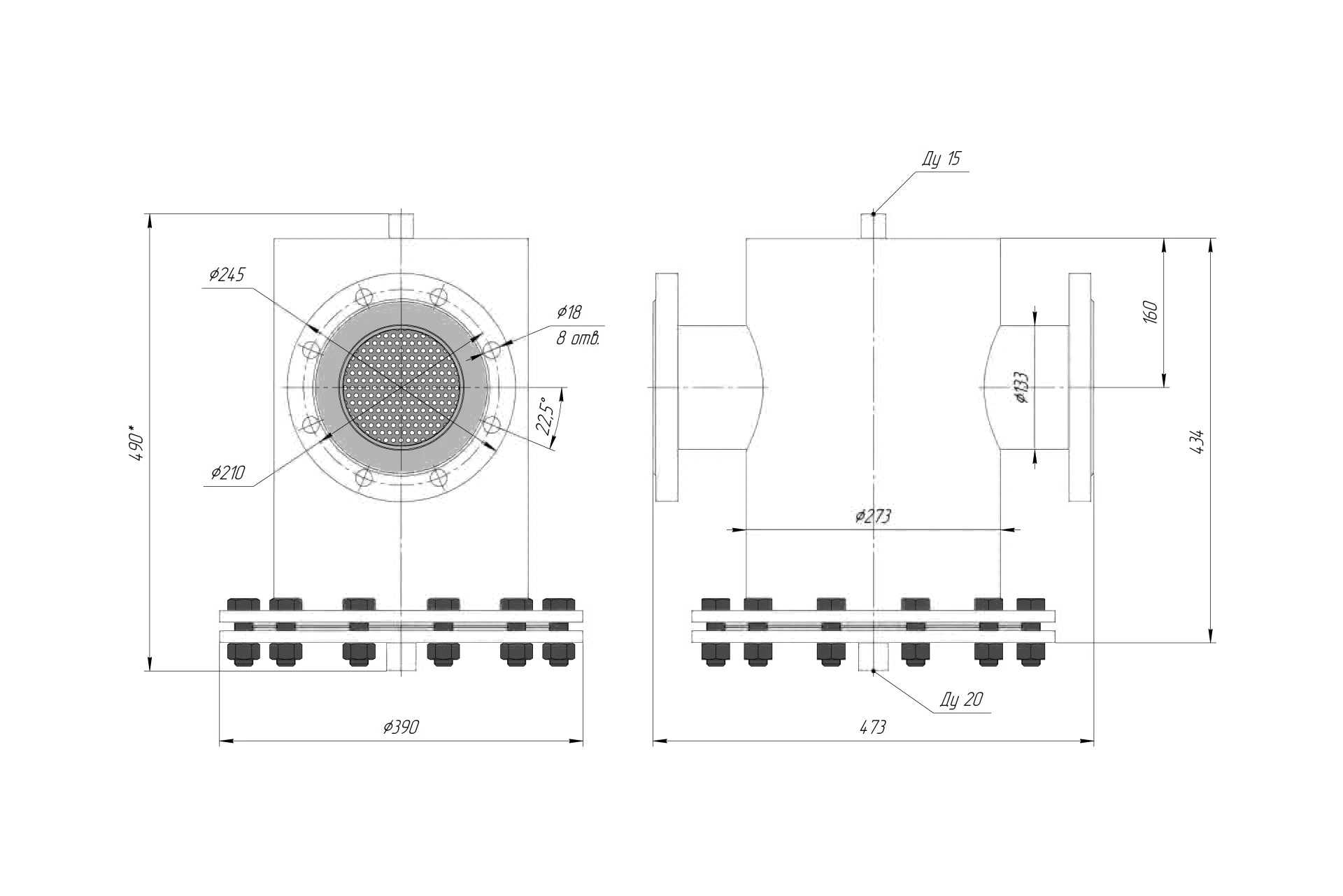

Схема грязевика

Технические характеристики и габаритные размеры
Диаметр условный Ду, мм
Диаметр наружный Дн, мм
Длина L, мм
Высота H, мм
Вес грязевика, (кг)
(Ру=1,0)
(Ру=1,6)
25
89
289
170
15,04
17,52
32
89
289
170
16,23
18,5
40
108
308
217
20,25
23,63
50
159
359
259
33,3
38,43
65
219
425
369
54,1
59,79
80
219
419
369
55,25
60,74
100
273
473
421
77,93
89,64
125
273
473
441
82,3
94,44
150
325
526
563
116,58
129,87
200
426
626
669
200,18
239,70
250
530
730
785

317,54

412,67
300
630
930
1000
813,0
848,56
400
820
1120
1100
-
1250,00
500
820
1120
1200
-
1315.00
600
825
1120
1300
-
1400.00

 Материал корпуса: углеродистая сталь (ст 20)

 Материал фильтрующей стеки: S235JR (аналог Ст3сп, Ст3пс)

 Диаметр отверстия - 5 мм

 Расстояние между центрами отверстий - 8 мм

 Толщина: 3 мм
