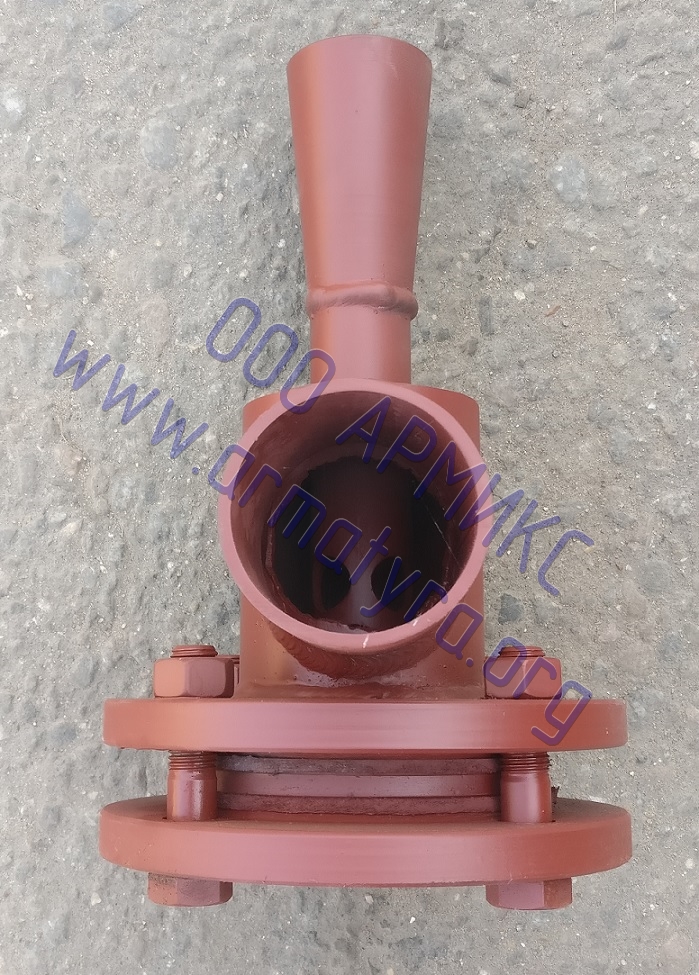

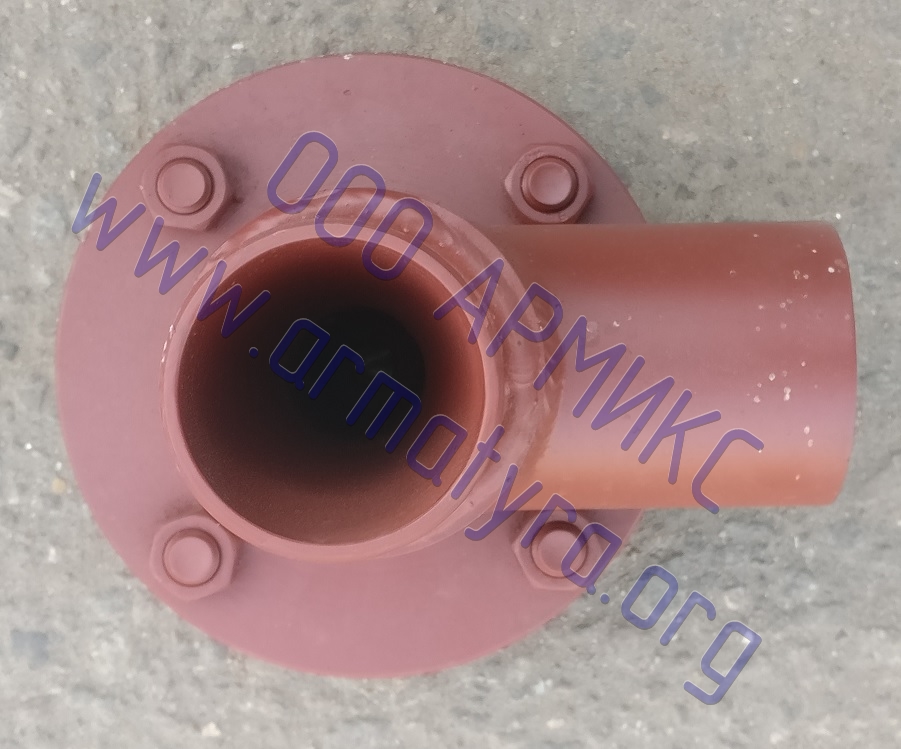

Эжектор ЭВ-10

21000.00 руб.

В качестве воздухоотсасывающего устройства в вакуумных деаэраторах применяется водоструйный эжектор ЭВ -10.

Описание работы Эжектора водострйного.

Эжектор ЭВ-10 расчитан на работу при двух наиболее характерных режимах при давлении в деаэраторе 0,007 и 0,03 МПа. Парогазовая смесь поступает во входную камеру водоструного эжектора затем через окна поступает в камеру смешения, где конденсируется вытекающей из сопла струёй рабочей воды. Оставшийся пар конденсируется в диффузоре, здесь же осуществляется смешение воды и несконденсированных газов и повышение общего давления. Водогазовая смесь отводится в бак рабочей воды (бак-газоотделитель). При вертикальном расположении эжектора давление за ним определяется в основном высотой установки над уровнем воды в баке. Уменьшение давления в сливной трубе за эжектором при прочих равных условиях приводит к уменьшению давления на всасывающей стороне эжектора и увеличению его массовой производительности.
