Подогреватель водоводяной ВВП 14-273х4000 секция нержавеющая трубка

Диаметр Ду, мм: 273 мм
Давление Ру, МПа - кг/кв.см: 10 кгс/кв.см (1,0 МПа)
Количество трубок, шт: 109
Длина корпуса L, мм: 4000 мм
Площадь поверхности нагрева, м2: 20,56 м2
Температура воды в корпусе °С: до 150 °С
Температура воды в трубной части °С: до 150 °С
Тепловой поток, кВт: 479,1 кВт
Вес продукта: 461.7 kg

Цена по запросу

Секция водоводяного подогревателя ПВ1-273х4-Г(Н)-1,0-20,56-Т представляет собой неразборный блок, состоящий из стального корпуса диаметром 273мм длиной 4000мм, трубных досок и развальцованных внутри 109 нержавеющих трубок 08х18н10 16х0,5мм* поверхности теплообмена.

* - Под заказ производим с нержавеющей теплообменной трубкой 16х1мм

Принцип работы подогревателя водоводяного ПВ1 273х4000-Г(Н):

1. При работе водоводяного водоподогревателя ПВ 273х4-Г(Н)-1,0-20,56 с нержавеющей трубкой в системе отопления и горячего водоснабжения нагреваемая вода проходит в трубном пространстве, а греющая в межтрубном пространстве.

2. В случае работы водоводяного подогревателя ВВП 14-273х4000 с нержавеющей трубкой, когда греющая вода проходит в трубном пространстве, а нагреваемая вода в межтрубном пространстве, гарантийный срок службы секции уменьшается на 50%.

Устройство двухсекционного водоводяного подогревателя:

схема водоводяного подогревателя

Двух секционный водоводяной подогреватель ПВ состоит (см рисунок) из секций (ПВ1-273х4-Г(Н)-1,0-20,56) 1, соединенных последовательно между собой по трубному пространству калачами 2, а по межтрубному пространству переходами 3. Внутри секции расположены нержавеющие трубки 5, которые поддерживаются на равном расстоянии друг от друга опорными перегородками 4.

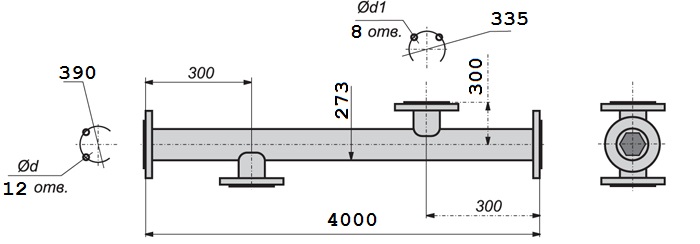

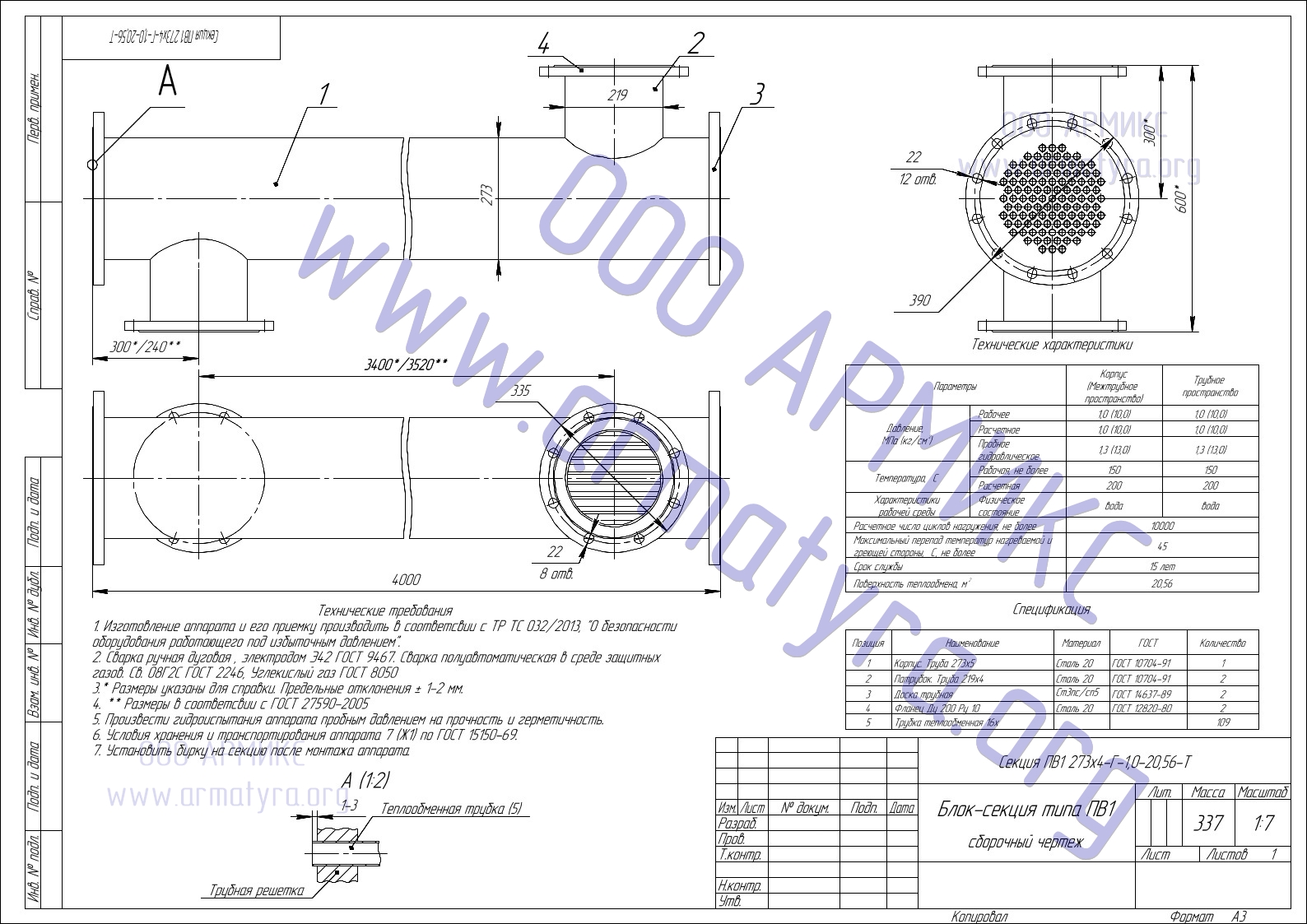

Габаритные размеры секции ПВ1-273х4-Г(Н)-1,0-20,56



Габариты подогревателя



габариты ввп

Основные параметры и технические характеристики водоводяных подогревателей с гладкой нержавеющей трубкой:

Номер типоразмера Полное наименование Тепловой поток, кВт Количество трубок, шт Площадь нагрева, м2 Масса, кг
1
57х2000-1,0-РГ
7,9
4
0,37
23
2
57х4000-1,0-РГ
17,6
4
0,75
37
3
76х2000-1,0-РГ
13,1
7
0,65
32,6
4
76х4000-1,0-РГ
28,3
7
1,32
52,4
5
89х2000-1,0-РГ
18,2
10
0,93
39
6
89х4000-1,0-РГ
40,7
10
1,88
64,2
7
114х2000-1,0-РГ
39,9
19
1,79
57,4
8
114х4000-1,0-РГ
85,7
19
3,58
97,1
9
168х2000-1,0-РГ
74,4
37
3,49
112,6
10
168х4000-1,0-РГ
147,5
37
6,98
193,8
11
219х2000-1,0-РГ
113,4
61
5,75
182,6
12
219х4000-1,0-РГ
238,4
61
11,51
301,3
13
273х2000-1,0-РГ
236
109
10,28
261,5
14
273х4000-1,0-РГ
479,1
109
20,56
461,7
15
325х2000-1,0-РГ
302,7
151
14,24
338,7
16
325х4000-1,0-РГ
632,4
151
28,49
594,4
17
377х2000-1,0-РГ
421,7
211
19,8
430
18
377х4000-1,0-РГ
886,2
211
40,1
765

Условное обозначение секции водоводяного подогревателя ВВП 14-273х4000 согласно ГОСТ
ПВ1 273х4-1,0-РГ-20,56-У3 , (ПВ1 273х4-Г(Н)-1,0-20,56-Т) где
273-наружный диаметр секции
4- длина секции, м
1,0-рабочее давление среды МПа
РГ-тип секции разборная гладкотрубная
У3-климатическое исполнение
Т означает типовое исполнение секции по расположению боковых патрубков
Пр правое расположение боковых патрубков
Л левое расположение патрубков
ПВ подогреватель водяной
ВВП водоводяной подогреватель

Возможные обозначения секции:
14-ПВ1-273х4-Г-1,0-20,56-Т
Подогреватель водоводяной ввп 14-273-4000
  ПВ 14-273х4,0-1,0-РГ
