Подогреватель водоводяной ВВП 01-57х2000 секция латунная трубка

Вместимость корпуса м3: 0,002270
Вместимость, трубное пространство, м3: 0,00124
Материал корпуса: углеродистая сталь
Материал теплообменных труб: латунь Л63(Л68)
Номинальный расход нагреваемой воды, т/ч: 4,4
Объём теплоносителя в рубашке, л: 3,86
Тип присоединения: фланец
Давление Ру, МПа - кг/кв.см: 10 кгс/кв.см (1,0 МПа)
Количество трубок, шт: 4
Длина корпуса L, мм: 2000 мм
Диаметр корпуса, мм: 57 мм
Площадь поверхности нагрева, м2: 0,37
Среда: вода
Температура воды в корпусе °С: до 200 °С
Температура воды в трубной части °С: до 200 °С
Тепловой поток, кВт: 7,9 кВт
Вес продукта: 18 kg

Цена по запросу

Подогреватели водо-водяные ПВ 57х2-Г-1,0 предназначены для подогрева воды в системах горячего водоснабжения жилых, общественных и промышленных зданий.

Секция водоводяного подогревателя ПВ1-57х2-Г-1,0-0,37-Т представляет собой неразборный блок, состоящий из стального корпуса диаметром 57мм длиной 2м, трубных досок и развальцованных внутри латунных трубок 16х0,8*мм поверхности теплообмена.

*- под заказ с теплообменной трубкой латунь 16х1мм.

Принцип работы подогревателя водоводяного ПВ1-57х2-Г-1,0-0,37-Т:

1. При работе водоводяного подогревателя ВВП 01-57х2000 c латунной трубкой в системе горячего водоснабжения и отопления нагреваемая (холодная) вода проходит в трубном пространстве, а греющая (горячая) в межтрубном пространстве.

2. В случае работы водоводяного подогревателя ВВП 01-57х2000 c латунной трубкой, когда греющая вода проходит в трубном пространстве, а нагреваемая вода в межтрубном пространстве, гарантийный срок службы секции уменьшается на 50%.

 Устройство двухсекционного водоводяного подогревателя:

схема водоводяного подогревателя

Подогреватель (Водоподогреватель) водоводяной ПВ состоит (см рисунок) из секций (ПВ1 57х2-1,0-РГ-0,37-У3 ) 1, соединенных последовательно между собой по трубному пространству калачами 2, а по межтрубному пространству переходами 3. Внутри секции расположены латунные трубки 5, которые поддерживаются на равном расстоянии друг от друга опорными перегородками 4.

< Подогреватель водяной ПВ может состоять из одной секции( ПВ1 57х2-1,0-РГ-0,37-У3 ) в этом случае калач 2 не применяется.

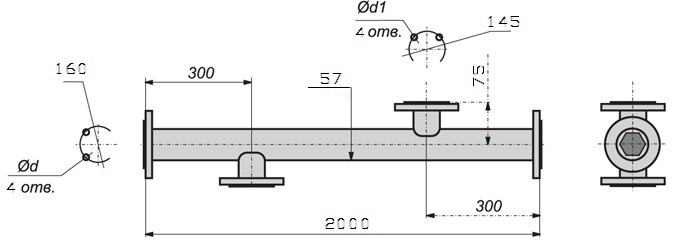

габариты ввп

Габариты подогревателя

Основные параметры и технические характеристики водоводяных подогревателей с гладкой латунной трубкой:

Номер типоразмера Полное наименование Тепловой поток, кВт Количество трубок, шт Площадь нагрева, м2 Масса, кг
1
57х2000-1,0-РГ
7,9
4
0,37
23
2
57х4000-1,0-РГ
17,6
4
0,75
37
3
76х2000-1,0-РГ
13,1
7
0,65
32,6
4
76х4000-1,0-РГ
28,3
7
1,32
52,4
5
89х2000-1,0-РГ
18,2
10
0,93
39
6
89х4000-1,0-РГ
40,7
10
1,88
64,2
7
114х2000-1,0-РГ
39,9
19
1,79
57,4
8
114х4000-1,0-РГ
85,7
19
3,58
97,1
9
168х2000-1,0-РГ
74,4
37
3,49
112,6
10
168х4000-1,0-РГ
147,5
37
6,98
193,8
11
219х2000-1,0-РГ
113,4
61
5,75
182,6
12
219х4000-1,0-РГ
238,4
61
11,51
301,3
13
273х2000-1,0-РГ
236
109
10,28
261,5
14
273х4000-1,0-РГ
479,1
109
20,56
461,7
15
325х2000-1,0-РГ
302,7
151
14,24
338,7
16
325х4000-1,0-РГ
632,4
151
28,49
594,4
17
377х2000-1,0-РГ
421,7
211
19,8
430
18
377х4000-1,0-РГ
886,2
211
40,1
765

Условное обозначение секции водоводяного подогревателя ВВП 01-57х2000 согласно ГОСТ

ПВ1 57х2-1,0-РГ-0,37-У3 где

57-наружный диаметр секции

2- длина секции, м

1,0-рабочее давление среды МПа

РГ-тип секции разборная гладкотрубная

У3-климатическое исполнение



Другое обозначение подогревателя (номер и тип секции): 01ОСТ 34588-68, МВН 2052-21

Принимаем заказы на изготовление подогревателя водоводяного ВВП 01-57х2000 с компенсатором и без фланцев на патрубках (ПВ2).

Водоподогреватель водоводяной ВВП 01-57х2000 (ПВ1-57х2-Г-1,0-0,37-Т) можно приобрести в компании Армикс через сайт компании, отправив заявку по email или по телефону.
