Калач к ВВП 09-10 (159)

10614.00 руб.

Вес продукта: 32.8 kg

Конструкция водоводяных подогревателей является секционной и может наращиваться в зависимости от Ваших потребностей.

Калачи к ВВП 09-10 для водоводяных подогревателей служат для сопряжения секций (ВВП 09-159(168)х2000 и ВВП 10-159(168)х4000) между собой для обеспечения необходимых (требуемых) тепловых характеристик.

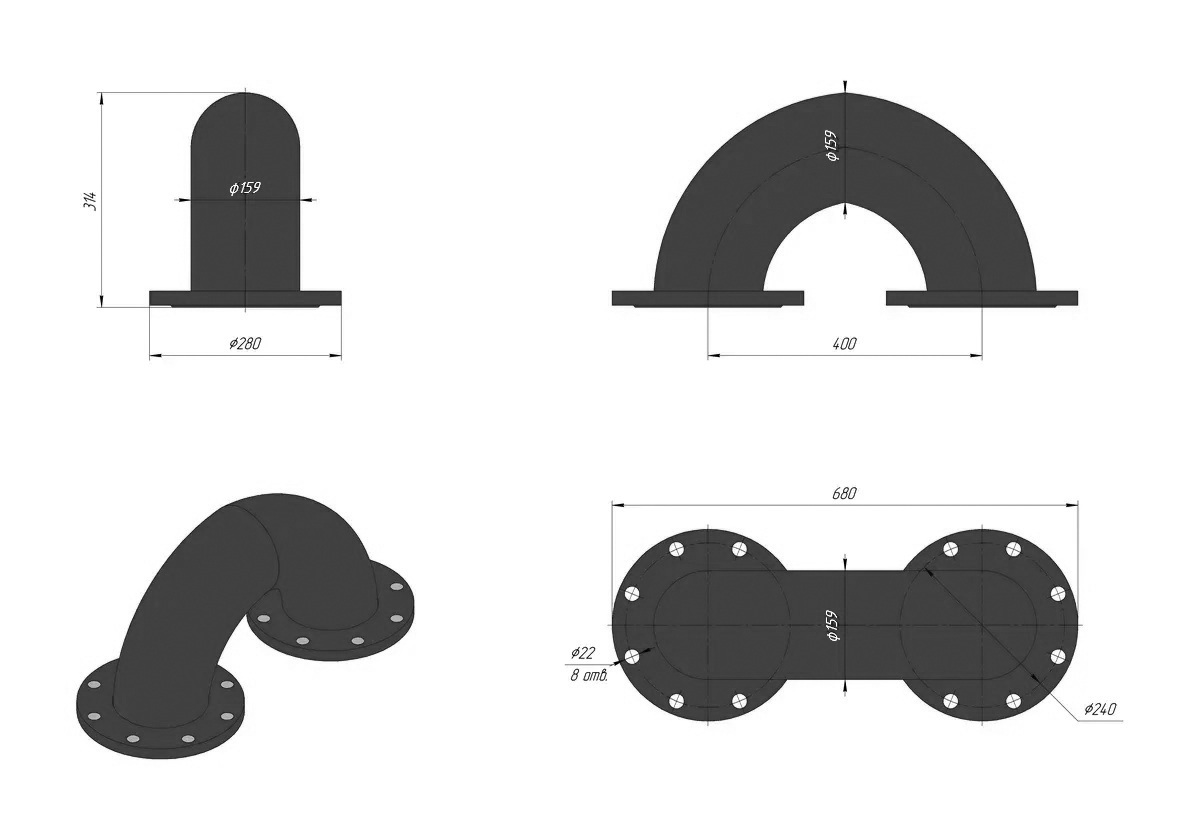

схема калача

Обозначение / типоразмер калача
D

мм

D1

мм

Dh

мм

L

мм

Калач к ВВП 01-02 (57) 160 200 57 133

Калач к ВВП 03-04 (76) 180 200 76 143

Калач к ВВП 05-06 (89) 195 240 89 170

Калач к ВВП 07-08 (114) 215 300 114 210

Калач к ВВП 09-10 (168) 280 400 168 310

Калач к ВВП 11-12 (219) 335 500 219 415

Калач к ВВП 13-14 (273) 405 600 273 512

Калач к ВВП 15-16 (325) 460 600 325 720

Калач к ВВП 17-18 (377) 580 700 377 830
