Подогреватель емкостной горизонтального типа СТД (ВПЕ).

Назначение:

Водоподогреватели СТД-3068, СТД-3069, СТД-3070, СТД-3071, СТД-3073, СТД-3074 применяются для подогрева воды паром (горячей водой) в системах горячего водоснабжения с периодическим разбором нагретой воды для бытовых и технологических целей.

Устройство водоподогревателя:

Подогреватель емкостной СТД (ВПЕ) представляет собой кожухотрубный теплообменник горизонтального типа состоящий из: сварного цилиндричесого корпуса (1) изготавливаемого из листовой стали, штампованного переднего (2), заднего (3) днищ и змеевика (5). Водоподогреватель также снабжается следующей арматурой и КИПа (в стандартный комплект поставки не входит): манометром (8) с трехходовым краном (9), термометром в оправе (10), предохранительным клапаном (11) (наша компания поставляет однорычажный чугунный клапан 17ч18бр (17ч3бр) или стальной пружинный 17с28нж выбирается при заказе). Для спуска воды предусмотрен спускной патрубок с запорным вентилем (12).

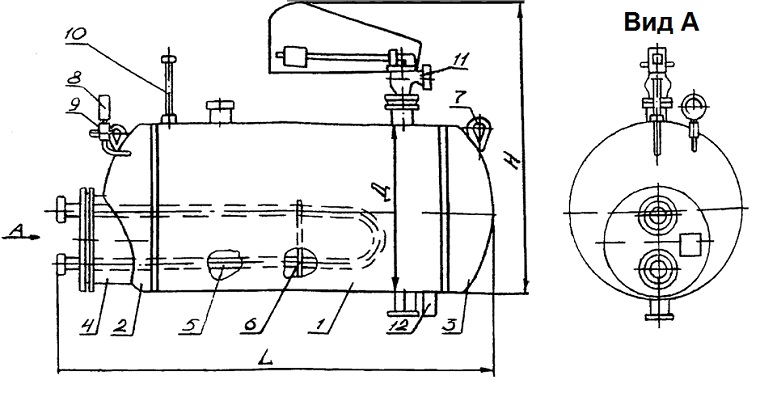

устройство СТД

1.Корпус; 2.Передние днище; 3.Заднее днище; 4.Горловина с присоединительным фланцем; 5.Змеевик;
6. Уголок с рамкой; 7.Ушки; 8.Манометр; 9 Трехходовой кран; 10. Термометр в оправе;
11.Предохранительный клапан (показан чугунный 17ч3бр)

Наиболее распространённые схемы установки водоподогревателей представлены на рис. 2.
Корпус водоподогревателя устанавливается с уклоном 1:100 в сторону спускного патрубка и теплоизолируется.
Принцип работы водоподогревателя заключается в нагреве воды теплоносителем – насыщенным паром (либо горячей водой с начальной температурой 95°C) посредством змеевика до температуры +75 С.

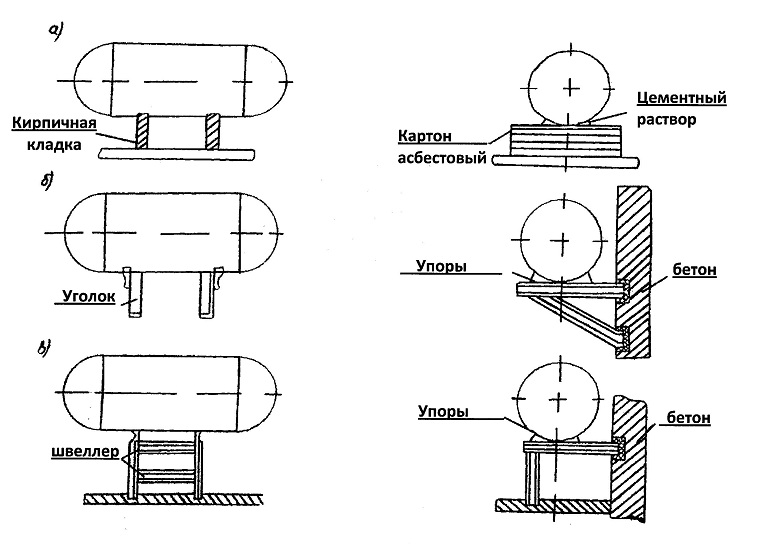

схемы установки стд

Рис.2 Схемы установки: а - на кирпичном фундаменте; б - на кронштейнах; в - на подставках;

Примечание: Схемы представлены для справки и не могут служить техническим документом для выполнения монтажных работ.

Технические характеристики

Наименование

Ед.

изм.

Емкостные паровые горизонтальные подогреватели
СТД-3068
СТД-3069
СТД-3070
СТД-3071
СТД-3073
СТД-3074
Объем Водоподогревателя

Общий
л.
1180
1880
2890
4460
440
690
Рабочий
л.
1000
1600
2500
4000
400
640
Поверхность нагрева змеевика
м2
1,3
2,06
3,16
4,87
0,475
0,760
Количество труб змеевика
шт
3
3
4
4
2
2
Максимальное давление пара в змеевике
МПа
0,5
0,5
0,5
0,5
0,5
0,5
Температура воды
На входе
С
+5
+5
+5
+5
+5
+5
На выходе
С
+75
+75
+75
+75
+75
+75
Максимальное рабочее давление нагреваемой воды в корпусе
МПа
0,5
0,5
0,5
0,5
0,5
0,5
Время нагрева воды при давлении пара
0,5 МПа (5 кгс/см2)
1 ч
1 ч
1 ч
1 ч
1 ч
1 ч
0,2 МПа (2 кгс/см2)
1ч 16м
1ч 16м
1ч 16м
1ч 16м
1ч 16м
1ч 16м
0,07 МПа (0,7 кгс/см2)
1ч 35м
1ч 35м
1ч 35м
1ч 35м
1ч 35м
1ч 35м
0,02 МПа (0,2 кгс/см2)
1ч 50м
1ч 50м
1ч 50м
1ч 50м
1ч 50м
1ч 50м
Габариты
Длина
мм
2270
3380
3030
4430
1585
2175
Ширина
мм
916
916
1216
1216
712
712
Высота
мм
1710
1710
2010
2010
1480
1480
Масса
кг
436
579
716
1000
235
280

ПОДГОТОВКА К РАБОТЕ

Каждый водоподогреватель СТД перед его установкой должен подвергаться гидравлическому испытанию. Испытание водоподогревателя должно производиться отдельно для корпуса и змеевика. Перед пуском вододоподогревателя СТД необходимо проверить:
а) готовность водоподогревателя и всей установки к работе;
б) исправное состояние водоподогревателя и заполнение его водой;
в) соединение водоподогревателя с системой трубопроводов и отсутствие заглушек между фланцами;
г) наличие и состояние термометра и манометра;
д) наличие и состояние вентиля спускного патрубка;
е) наличие и состояние клапана предохранительного.
Перед пуском водоподогревателя кожух предохранительного клапана должен быть опломбирован.

ПОРЯДОК РАБОТЫ

Насыщенный пар (либо горячая вода с начальной температурой 95°C) под давлением до 0,5 МПа ( 5 кгс/см2) подводиться к верхнему фланцу змеевика и через верхний коллектор по трубам поступает в нижнюю часть коллектора с последующим выходом пара с меньшей температурой через нижний фланец. Поверхность труб змеевика, нагреваясь проходящим насыщенным паром, передает тепло окружающей его воде.
Холодная вода поступает через нижний патрубок водоподогревателя, нагревается до температуры +75С с последующем отбором ее через верхний патрубок. Давление воды в водоподогревателе при этом достигает 0,5 МПа ( 5 кгс/см2).
Нагрузка предохранительного клапана должна быть рассчитана так, чтобы давление в водоподогревателе не могло повышаться более, чем на 0,02 МПа (0,2 кгс/см2) . В случае повышения давления происходит срабатывание предохранительного клапана и избыточный пар выбрасывается в специальную емкость.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

В процессе работы водоподогревателя необходимо:

а) периодически наблюдать по термометру за температурой воды в водоподогревателе;
б) следить за наполнением системы водой по показаниям манометра на водоподогревателе. При повышении температуры воды в системе выше допустимой или повышении давления в водоподогревателе выше нормального и несрабатывании предохранительного клапана следует прекратить подачу теплоносителя и выяснить причину;
в) проверять действие предохранительного клапана не реже одного раза в неделю. (Для рычажного клапана запрещается заклинивать рычаг клапана, подвешивать добавочный груз и перемещать имеющийся груз по рычагу)

В целях проверки надёжного состояния водоподогревателя и пригодности к дальнейшей эксплуатации необходимо проводить периодические осмотры и гидравлические испытания водоподогревателя.

Результаты осмотров и гидравлических испытаний водоподогревателя с указанием   о допустимости дальнейшей эксплуатации и сроки следующих осмотров и испытаний заносятся в паспорт. Туда же заносятся сведения о каждом произведённом ремонте водоподогревателя.

При осмотре и гидравлическом испытании водоподогревателя следует руководствоваться следующим:

а) осмотр с внутренней и внешней сторон водоподогревателя производится после монтажа и перестановки на новое место, после ремонта с применением сварки, замены труб или иных частей, а также для действующего водоподогвателя после каждой чистки и ремонта (но не реже одного раза в год);
б) гидравлическое испытание с осмотром каждого водоподогревателя производится пробным давлением после монтажа; после перестановки на новые места и ремонта с применением сварки, замены труб и иных частей и для действующего водоподогревателя через каждый год. При пробном гидравлическом испытании обязательно освобождение поверхности от изоляции;
в) при осмотре и гидравлическом испытании действующего водоподогревателя можно не снимать изоляцию или производить это частично, если разборка изоляции не вызывается необходимостью установить состояние поверхности под изоляцией.

Для внутреннего осмотра поверхности и гидравлического испытания водоподогреватель должен быть охлаждён и тщательно очищен от накипи и грязи. Если водоподогреватель соединен с другими работающими водоподогревателями общими трубопроводами, то он должен быть отсоединен от трубопроводов заглушками между фланцами.

При осмотре необходимо выяснить, главным образом, состояние стенок, сварных соединений водоподогревателя как внутри, так и снаружи в местах, доступных осмотру.

Перед гидравлическим испытанием водоподогревателя вся арматура должна быть тщательно очищена от грязи, накипи и посторонних примесей. Краны и клапаны протёрты, предохранительный клапан заклинен.

Пробное гидравлическое испытание водоподогревателя производится отдельно для корпуса и змеевика.

Гидравлическое испытание должно производиться при медленном повышении давления и определяется по выверенному контрольному манометру. Пробное давление держится в течении 10 мин., после чего оно постепенно понижается до величины максимального рабочего давления, которое поддерживается в течении всего времени, необходимого для подробного осмотра. Водоподогреватель испытывается гидравлическим давлением вместе с находящейся на нем арматурой.

Водоподогреватель СТД признается выдерживающим испытание, если:

а) не оказывается признаков разрыва;
б) не замечается течи воды, а выход воды из кранов и другой арматуры в виде мелкой пыли или мелких капель, не препятствующих поддерживанию пробного давления во время испытания на надлежащей высоте, течью не считается;
в) не замечается видимых деформаций частей водоподогревателя, оставшихся после окончания испытания.
При появлении капель или потений в сварных швах водоподогреватель считается не выдерживающим испытание. Если при осмотре и испытании водоподогревателя выясняются недостатки, то после их устранения водоподогреватель должен быть подвергнут осмотру и повторному испытанию.

Если при осмотре и испытании окажется, что водоподогреватель находится в состоянии, угрожающем непосредственной опасностью , то работа его должна быть немедленно прекращена. Об этом делается подробная запись в паспорте водоподогревателя с указанием причины остановки.  Если водоподогреватель будет отремонтирован , то до пуска в работу он должен быть вновь осмотрен и подвергнут гидравлическому испытанию пробным давлением.
