Подогреватель водоводяной ВВП 12-219х4000 секция нержавеющая трубка

Диаметр Ду, мм: 219 мм
Давление Ру, МПа - кг/кв.см: 10 кгс/кв.см (1,0 МПа)
Количество трубок, шт: 61
Длина корпуса L, мм: 4000 мм
Площадь поверхности нагрева, м2: 11,51 м2
Температура воды в корпусе °С: до 150 °С
Температура воды в трубной части °С: до 150 °С
Тепловой поток, кВт: 238,4 кВт
Вес продукта: 301.3 kg

Цена по запросу

Cекция водоводяного подогревателя ПВ1-219х4-Г(Н)-1,0-11,51-Т представляет собой неразборный блок, состоящий из стального корпуса диаметром 219мм длиной 4000мм, трубных досок и развальцованных внутри нержавеющих трубок (08х18н10) 16х0,5мм* поверхности теплообмена.

* Под заказ с теплообменной трубкой 08х18н10  16х1мм.

Принцип работы водоподогревателя ПВ 219х4000-Г(Н)-1,0:

1. При работе водоводяного подогревателя ПВ1-219х4-Г(Н) с нержавеющей трубкой в системе горячего водоснабжения и отопления нагреваемая вода проходит в трубном пространстве, а греющая в межтрубном пространстве.

2. В случае работы водоводяного подогревателя ВВП 12-219х4000 с нержавеющей трубкой, когда греющая вода проходит в трубном пространстве, а нагреваемая вода в межтрубном пространстве, гарантийный срок службы секции уменьшается на 50%.

Устройство двухсекционного водоводяного подогревателя ПВ:

схема водоводяного подогревателя

Двух секционный водоводяной водоподогреватель ВВП состоит (см рисунок) из секций ПВ1-219х4-Г(Н)-1,0-11,51-Т (1), соединенных последовательно между собой по трубному пространству калачами 11-12(219)  (2), а по межтрубному пространству переходами (3). Внутри секции расположены нержавеющие трубки (5), которые поддерживаются на равном расстоянии друг от друга опорными перегородками (4).

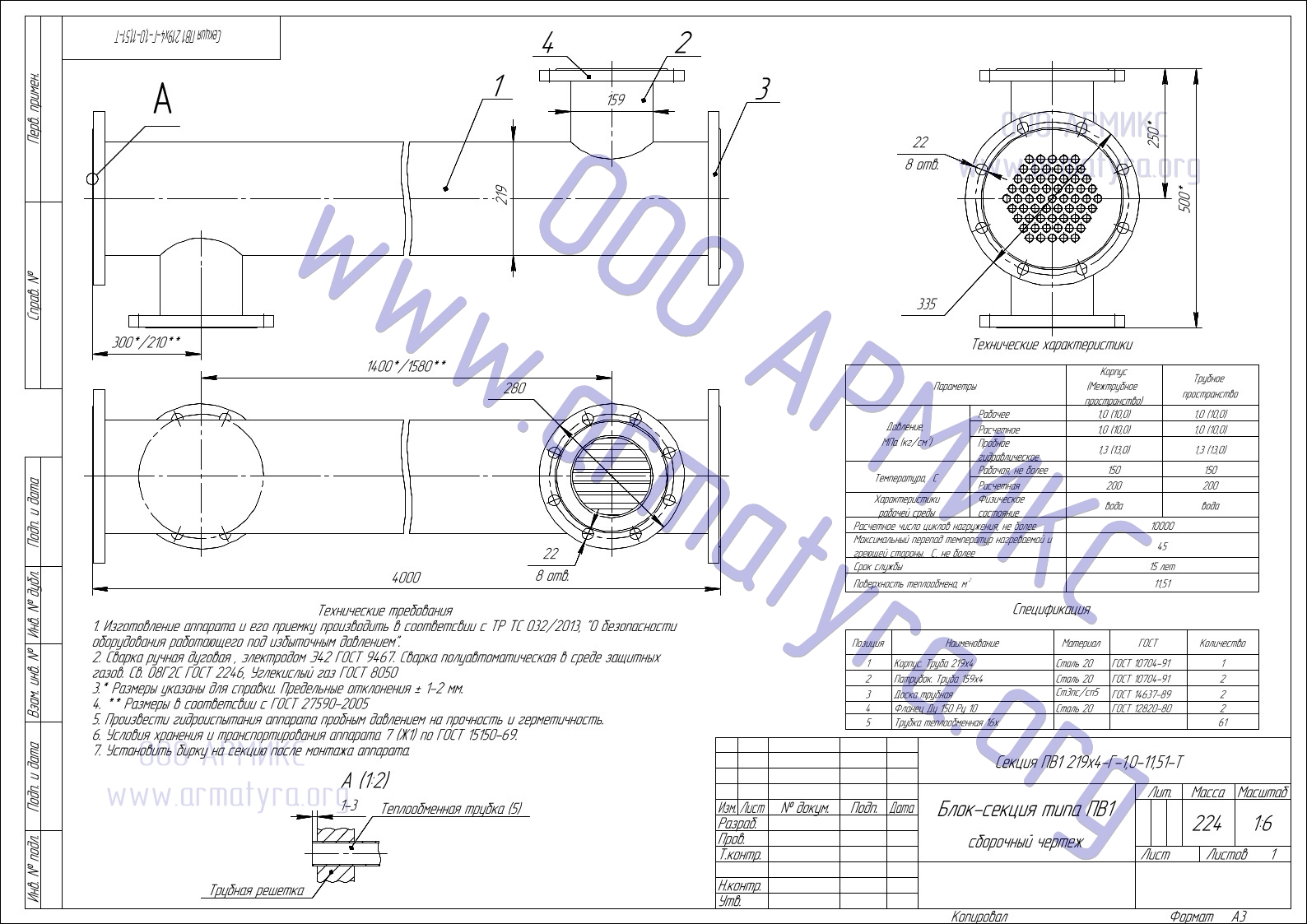

Габаритные размеры секции ПВ1-219х4-Г(Н)-1,0-11,51



Габариты подогревателя



габариты ввп

Основные параметры и технические характеристики водоводяных подогревателей с гладкой нержавеющей трубкой:

Номер типоразмера Полное наименование Тепловой поток, кВт Количество трубок, шт Площадь нагрева, м2 Масса, кг
1
57х2000-1,0-РГ
7,9
4
0,37
23
2
57х4000-1,0-РГ
17,6
4
0,75
37
3
76х2000-1,0-РГ
13,1
7
0,65
32,6
4
76х4000-1,0-РГ
28,3
7
1,32
52,4
5
89х2000-1,0-РГ
18,2
10
0,93
39
6
89х4000-1,0-РГ
40,7
10
1,88
64,2
7
114х2000-1,0-РГ
39,9
19
1,79
57,4
8
114х4000-1,0-РГ
85,7
19
3,58
97,1
9
168х2000-1,0-РГ
74,4
37
3,49
112,6
10
168х4000-1,0-РГ
147,5
37
6,98
193,8
11
219х2000-1,0-РГ
113,4
61
5,75
182,6
12
219х4000-1,0-РГ
238,4
61
11,51
301,3
13
273х2000-1,0-РГ
236
109
10,28
261,5
14
273х4000-1,0-РГ
479,1
109
20,56
461,7
15
325х2000-1,0-РГ
302,7
151
14,24
338,7
16
325х4000-1,0-РГ
632,4
151
28,49
594,4
17
377х2000-1,0-РГ
421,7
211
19,8
430
18
377х4000-1,0-РГ
886,2
211
40,1
765

Возможные обозначения секции:

12-ПВ1-219х4-Г(Н)-1,0-11,51-Т
Подогреватель водоводяной ввп 12-219-4000
ПВ 12-219х4,0-1,0-РГ

12 - общепринятый порядковый номер секции
ПВ1 - подогреватель водоводяной с фланцами на патрубках
219 - диаметр корпуса в мм
4(4,0) - длина корпуса в метрах
Н- нержавеющая трубка
1,0 - рабочее давление МПа
11,51 - поверхность теплообмена в м2
Т - типовое расположение патрубков
РГ - разборный с гладкой теплообменной трубкой
